Z母屋製造機

Beenew は高品質の Z 母屋製造機を提供し、安心のアフターサービスとカスタマイズされた機械を備えた中国の大手母屋製造機メーカーです。

お問い合わせを送信

製品説明

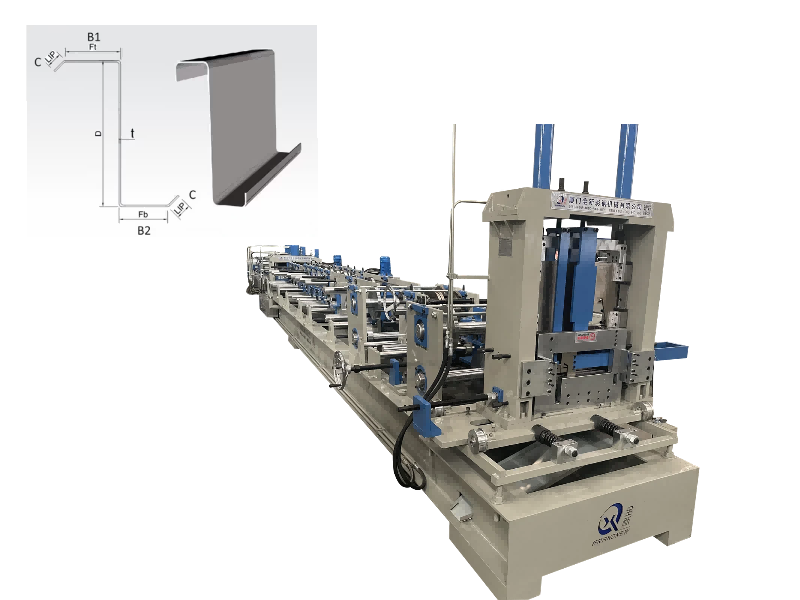

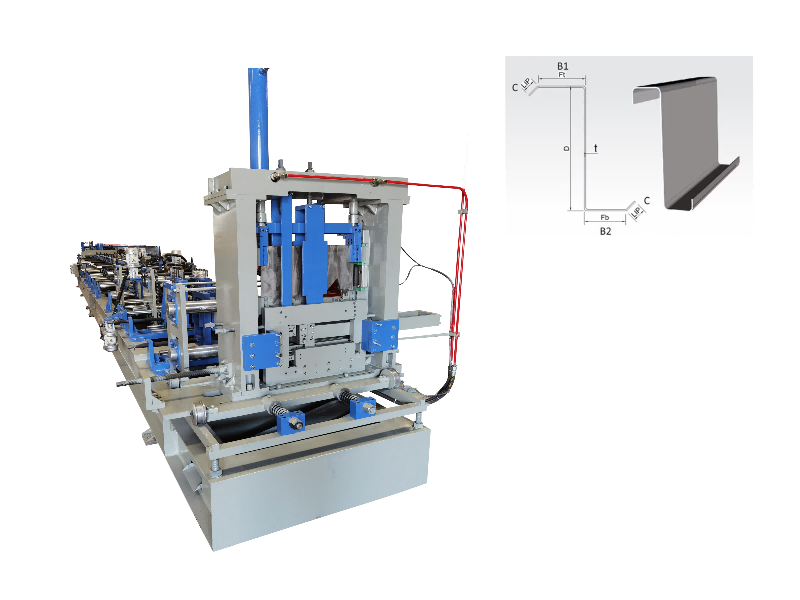

Z母屋ロール成形機

Beenew Machinery は、中国で最初に Z 型母屋ロール成形機を製造したメーカーの 1 つで、標準幅 75/100/125/150/200 mm およびカスタマイズされたサイズの Z 型母屋に対する完全なソリューションを提供できます。

Z型母屋に加え、C型母屋にも対応した成形機です。製造された鋼製母屋は、熱間圧延鋼板を冷間曲げ加工して作られており、軽量であり、母屋屋根の特性に適しています。大・中規模建築物の屋根や壁の支柱に広く使用されており、鉄骨造建築物の中核部品生産装置です。

Z型母屋：断面がZ型で薄肉、軽量、断面性能に優れ、強度が高いため、屋根だけでなく壁構造の支持体や床梁などにも使用され、鉄骨造建築物でよく使用される母屋のタイプです。

機械の特長

ローラー/シムを交換せずに、さまざまなサイズの母屋を製造します。 60 ～ 250mm のサイズを 1 分以内に素早く切り替えることができ、この範囲内ではサイズ制限がないため、原材料が節約されます。

プレカットシステムを搭載（オプションでポストカットも可能）。サイズに応じてツールを変更する必要はありません。母屋ウェブとフランジの任意の位置にパンチを作成できます。エンボス加工やロゴ彫刻をサポートしています。

シンプルな操作と低いメンテナンスコスト。保護カバー、緊急スイッチ、エラー防止プログラムを備え、総合的な安全保護を実現します。

加工長さ公差±0.5mm。 Q235 降伏強さの原材料と互換性があります。安定した完成品品質。

技術的パラメータ

コアパラメータ: ウェブ処理幅 100 ～ 600mm、フランジ 10mm、検査厚さ 0.5mm。板金1.5～3mmカラーコート板(PPGI)、亜鉛メッキ板(GI)の加工。生産速度は約15m/分。

機械部品

解凍機: 最大幅 600mm、最大荷重 5000kg、受動的/油圧動作モード。

冷間曲げ成形メインユニット: 11 ～ 15 のロールステーション、ロールは GCR15 クロムメッキ鋼 (HRC58 ～ 62°)、メインシャフトは 80 mm ソリッド 45# 鋼で、18.5 kw 上海電気モーターで駆動されます。

切断およびパンチング装置: カッター/ダイは Cr12 処理鋼 (HRC58-62°)、油圧ステーションモーター 5.5KW、認定されたコラム型切断を使用します。

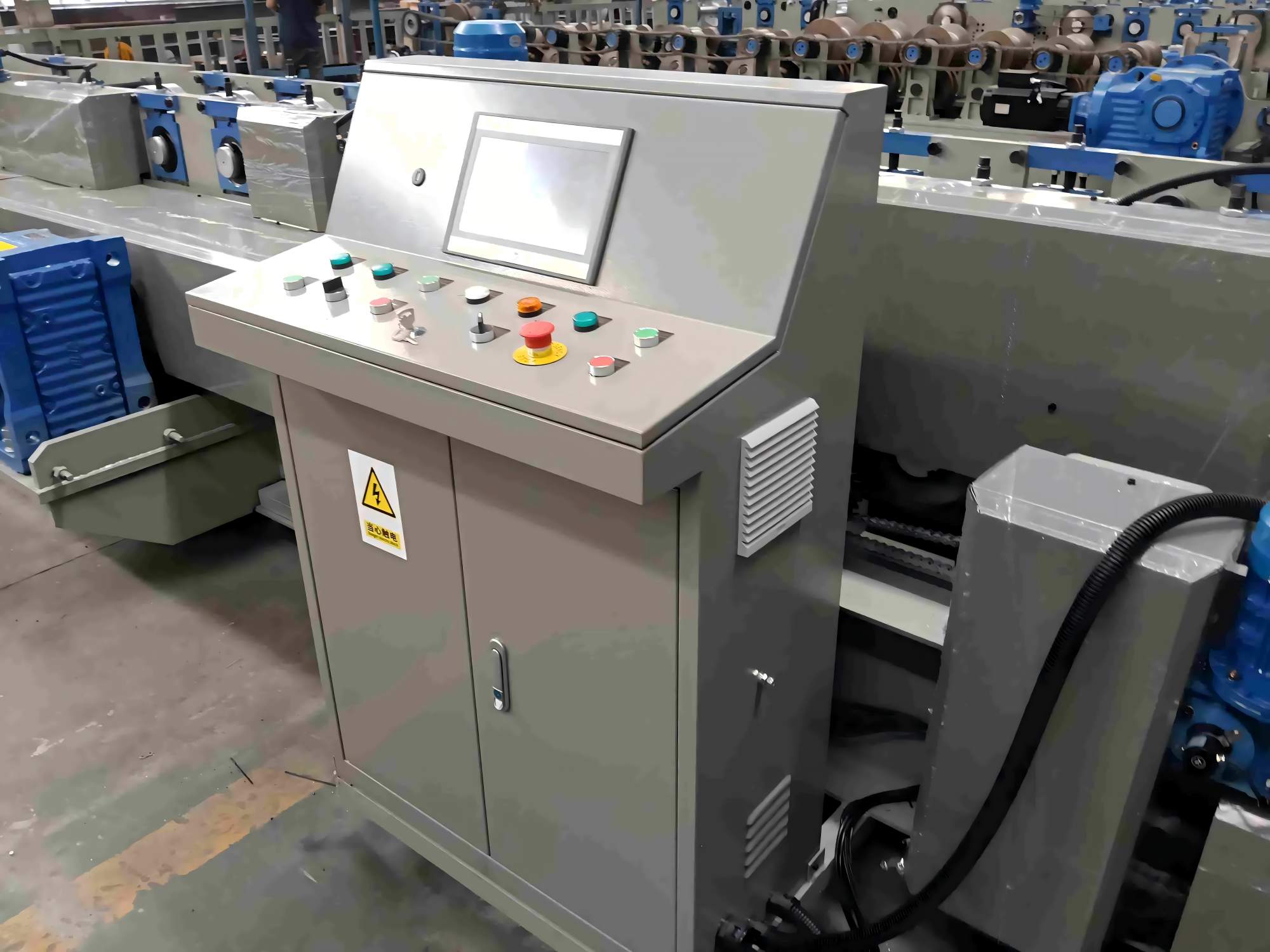

PLC制御キャビネット：デルタPLC +オムロンエンコーダ、タッチスクリーン操作、長さ誤差±2mm、中国語と英語をサポート、380V/50HZ三相（カスタマイズ可能）。

油圧ポンプステーション: 46# 油圧オイル、Huade ソレノイドバルブ、5.5kw モーター、ファン冷却。

生産支援プラットフォーム：無動力タイプ、長さ2m。

生産工程の流れ

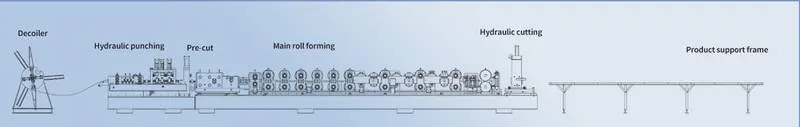

解繊機→成形マンドレル→油圧システム→自動制御システム→段階成形機構→自動シャーリング機構→完成品受け台。主要なプロセスには、油圧パンチングと油圧切断が含まれます。

Zタイプ母屋とCタイプ母屋の違い

どちらも鋼構造の母屋ですが、主な違いは 7 つの側面にあります。 Z タイプの母屋は、スパンが大きく、傾斜の高い屋根の用途でより有利です。

C タイプの母屋は 90° の角度を持ち、建物の壁や床の梁に使用されます。 Z 型母屋の角度は 90° 未満で、柔軟性が高く、屋根と壁の支持に使用され、傾斜の高い屋根に適しています。

Z型母屋は連続的に重ねることができ、大スパンの金属建物に適していますが、C型母屋は重ねることができません。

Z 型母屋は強度が高く、重い構造物を支えることができるため、農業用および工業用の建物に適していますが、設置要件が高くなります。 C タイプの母屋は強度が若干劣りますが、取り付けは簡単です。

Z型母屋では屋根の傾斜が大きいほど垂直曲げ断面係数の利用率が高くなりますが、C型母屋にはこの特性がありません。

サポートサービス

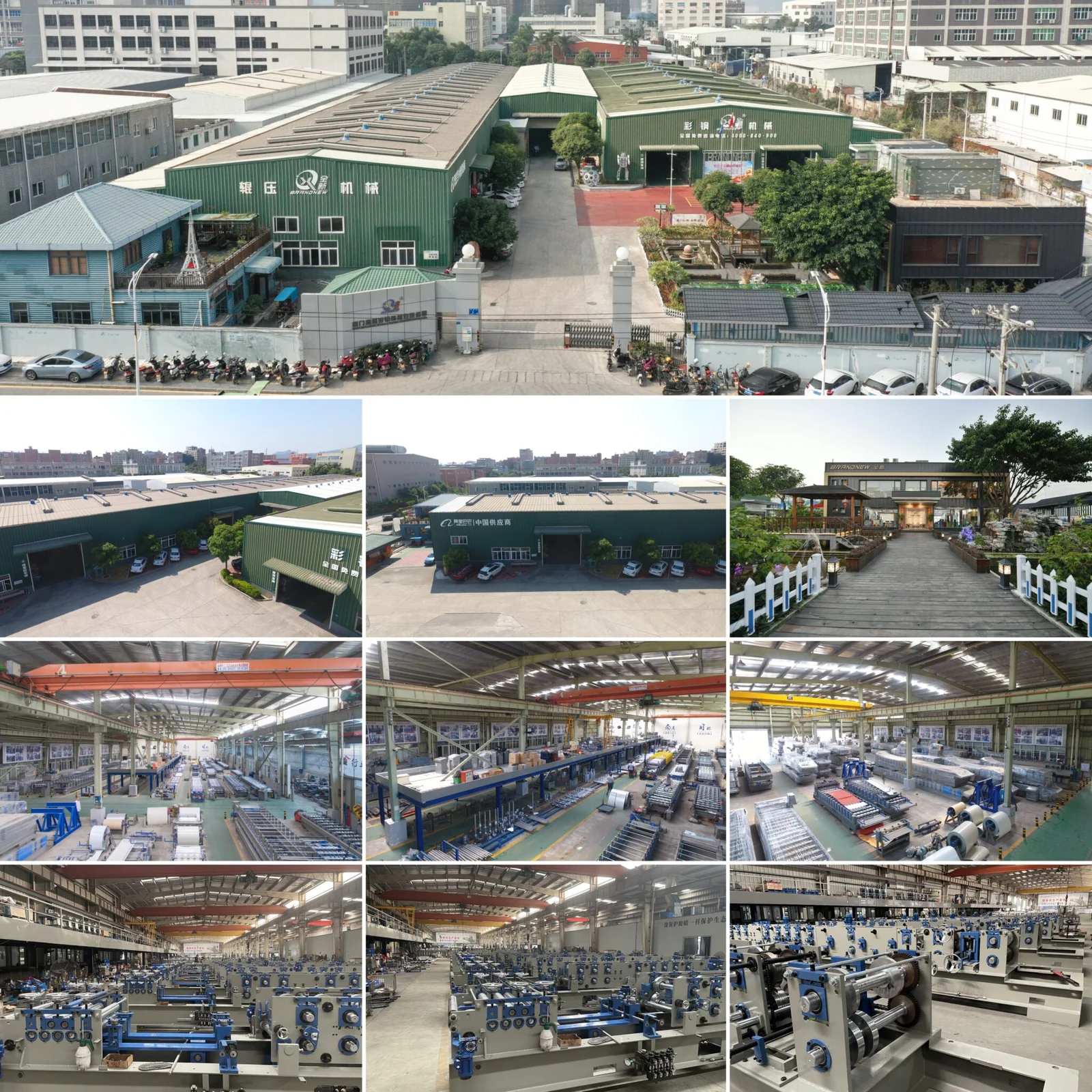

Beenew Machinery は 1997 年に設立され、福建省アモイに本社を置き、さまざまなロール成形機のカスタマイズ生産を専門としています。当社の製品は IAF/SGS/CE 認証を取得しており、80 か国以上と協力しています。これまでに2,000人以上のお客様が当社の工場を訪れました。機器には20年以上の保証が付いています。
