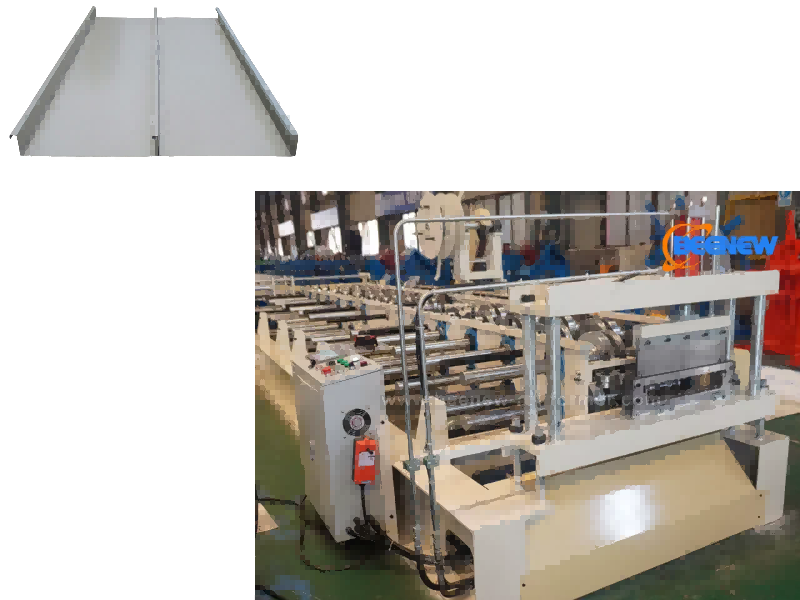

スタンディングシーム成形機

この屋根葺き機は、金属屋根材の加工専用に設計された冷間圧延成形機です。主にYX65シリーズのスタンディングシーム屋根シートを生産しており、中子金型を変更することなく有効幅280/400/500/600mmの4種類を同時に生産できます。これは、大規模な公共建築物（高速鉄道駅、空港、競技場など）のアルミニウム、マグネシウム、マンガンおよびカラーコーティングされた鋼製立ち継ぎ屋根の建設に適しており、建築金属屋根処理の中核機器です。

製造工程

ロール供給 → 巻き戻し → 所定の長さに手動でプレカット → 供給ガイド → 冷間ロール成形 → 油圧ポストカット → 最終製品の回収。プロセス全体は自動化されており、必要なオペレーターは 1 ～ 2 人だけです。

パラメータ

1. パネルの種類と寸法

ルーフパネルリブ高さ：65mm（YX65シリーズコア識別子）

有効生産幅：300/400/500/600mm

原料送り幅：約472/575/675/775mm

2. 適合原材料

材質：カラー塗装鋼板（PPGI）、亜鉛メッキ鋼板、アルミマグネシウムマンガン板

厚さ：鋼板0.35～0.8mm、アルミ板0.4～1.2mm

降伏強度: 235-350MPa

3. 成形性能

パスの形成: 14 パス

成形速度: 8-20m/分

電圧：380V/50Hz/三相

4. 設備仕様

機械全体の寸法：約5800*1600*1500mm（20GPコンテナ輸送に適しています）

機械全体の重量: 5.5-7 トン

モーター出力: メインモーター 7.5kW + 油圧モーター 2.2kW (デュアルモーター構成)

構造と構成: この装置は、完全な PLC 自動制御を備えた 7 つのコアコンポーネントで構成される統合生産ラインです。

1.アンコイラー：手動タイプ、最大積載量3〜5トン、コイル内径508±30mmに適しています。

2. プレカット機: PLC とリンクされ、原材料の長さを事前に計算して材料の無駄を削減できます。

3. 主な成形機: 機械本体は H450 鋼から溶接され、ローラーはクロムメッキ鏡面仕上げの 40Cr 鋼、シャフト直径 75 ～ 80 mm、ギア/スプロケット駆動。

4. 油圧ポスト切断機: 切断刃材質 Cr12Mov (熱処理 HRC58-62)、切断寿命 100 万回を超え、機械が停止している場合でも切断精度が保証されます。

5. PLC制御システム：タッチスクリーンを使用して、生産バッチ、長さ、数量を入力して、完全に自動の切断と計数を実現できます。

6.排出ラック：完成品の搬送に便利な非動力式ローラーラック3セット。

7. 付属ツール: 現場での屋根設置に適した手動シームクランプと電動シームクランプマシンが各 1 ～ 2 セット。

ビジネスおよびアフターセールス情報

1. 納期: 約 45 営業日。

2. 最小注文数量: 1 ユニット;

3.支払い方法: TT/L/C;

4. 出荷港: 中国、アモイ港。

5. アフター保証: 1 年間の保証 (コアコンポーネントについては 2 年間に延長可能)、24 時間の技術サポート、海外エンジニアのオンサイトサービスが利用可能。

6. 認証: CE/ISO/SGS およびその他の国際規格に準拠しています。

アプリケーション

スタンディングシームプロファイルは、住宅および商業用建物に一般的に使用されます。それらは屋根の設置と壁の被覆の両方に使用されます。シンプルで寛大、美しくてしっかりしています。アークベンディングマシンやカービングマシンと組み合わせて様々な形状に対応します。
