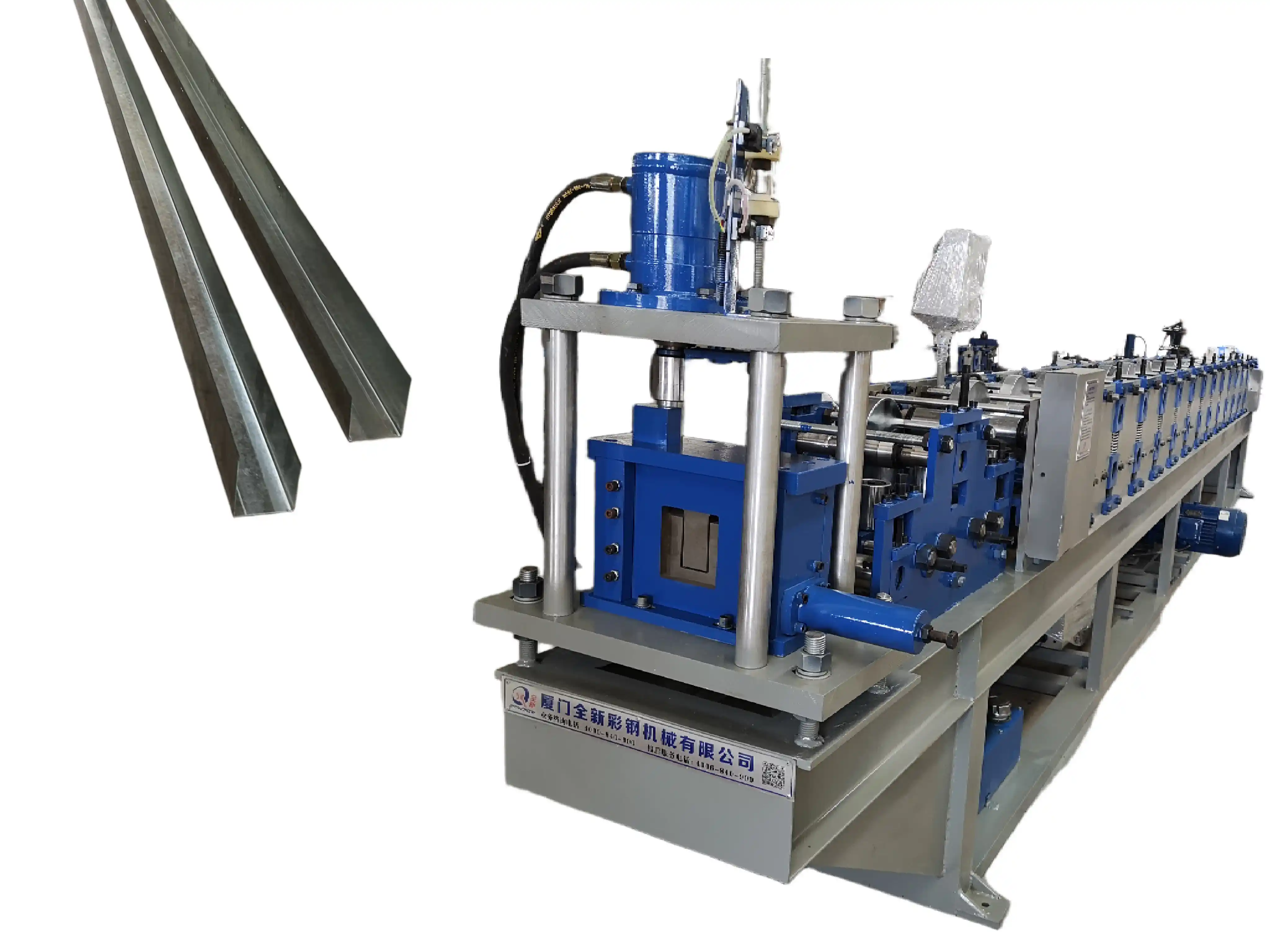

チャンネルロール成形機

製品パラメータ

導入

チャネルロール成形機は、顧客の要件に応じて、U 形、C 形、または両方の UC チャネルを形成するように設計できます。これらのチャネルは主に、鉄骨構造の建物、機械製造、および電気機器の構造支持体、梁、柱、およびその他の領域で使用されます。優れた強度と剛性に加え、軽量で使いやすいため、これらの分野で広く使用されています。

時間と人件費を節約するために、チャネルローリングマシンは完全に自動化されています。つまり、材料の供給、パンチング、成形から切断まで、PLC システムが自動的に制御します。多大な労力や複雑な作業を費やすことなく、寸法が正確で見た目にも美しい完成品を受け取ることができます。

詳細

アンコイラー、供給装置、ロール成形メインマシン、パンチング、切断、スタッキングを含むチャネル成形機全体。

1、デコイラー

オプションで手動タイプと油圧タイプを用意。その機能は、切断、成形、成形などのさらなる加工のためにコイル状の鋼を巻き戻すことです。デコイラーはコイルをスムーズかつ一貫して回転させることで動作し、損傷や変形を引き起こすことなく鋼材を後続の機械に供給できるようにします。

2、ガイドおよびレベリング装置

チャンネル作成機には、両側にシート送り装置と調整可能なガイド装置があり、レベリングローラーやその他のコンポーネントも備えています。上2下3レベリングローラー構造を採用しレベリングを行います。

3、ロールフォーミングミル

必要に応じてチャネルプロファイルを形成するための複数のローラーセットで構成されます。すべてのローラーは精密に加工され、ハードクロムコーティングが施されています。

4、パンチング装置

必要に応じてパンチング装置もあります。穴のサイズと位置の両方をカスタマイズできます。成形後の打ち抜きを行う油圧パンチング装置です。切り口に隙間ができないように、切るのをやめてください。

5、スタッキング

チャンネルロール成形機の各セットには、ラックのセットが装備されます。また、お客様のご要望に応じて自動スタッカーもご用意しております。

形成されたプロファイルの写真:
